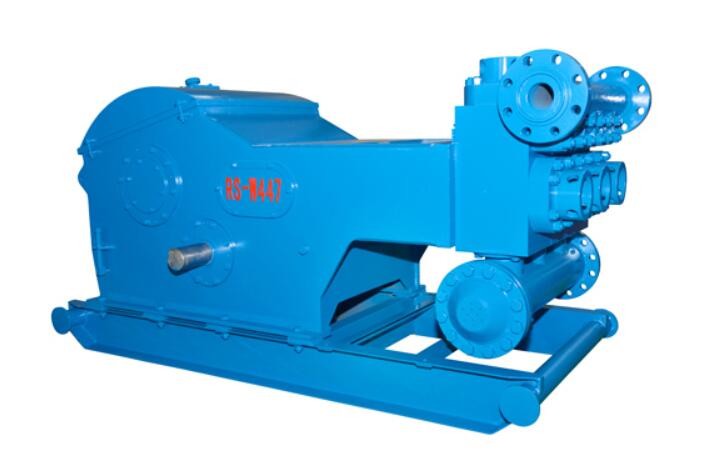

W-447 Oil Rig Çamur Pompası Büyük Deplasmanlı Pistonlu
W-447 Oil Rig Çamur Pompası, kömür, jeoloji mühendisliği ve petrol sondajı ve üretim endüstrisi için tasarlanmış bir tür büyük deplasmanlı pistonlu pompadır.W-447 Oil Rig Çamur Pompası, kömür ve jeolojik yönlerin çamurla çalıştırılması ve petrol sahası çalışmaları ve sığ kuyu sondajı için kullanılabilir.Bu makine kompakt bir yapıya, küçük hacme ve hafifliğe sahiptir.
W-447 Oil Rig Çamur Pompası özellikleri:
Nominal Giriş Gücü: 373 kW (500 HP)Maks.
Dakika Başına Strok: 240 SPMSstrok Uzunluğu: 180 mm (7")
Dişli Oranı4.578:1
Maks.Çalışma Basıncı: 21 MPa (3000 psi)
Vana: API#6
Piston Mili Ucu: API#SA4
Maks.Astar Boyutu : 165,1 mm (6 1/2")
Emme Giriş Flanşı: 203,2 mm (8") flanş
Tahliye Çıkış Flanşı: 52,4 mm(2 1/16") flanş,34,5 MPa (5000 psi)
Pinyon Mili boyutu: 95,2 mm (3,75")
Genel Boyut (U×GxY):2550×1245×1305 mm3(8,37×4,08×4,28 ft3)
Yaklaşık Ağırlık: 4850 kg (10692 lb)
W-447 Oil Rig Çamur Pompası Parametreleri
| Astar Boyutu |
içinde |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Deşarj basıncı |
MPa |
7.3 |
8.0 |
8.6 |
10.3 |
12.4 |
15.3 |
19.4 |
20.7 |
| psi |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Dakikada Vuruş SPM |
Güç kW(HP) |
Yer Değiştirme L/s(GPM) |
| 240 |
373
(500)
|
45.7
(724.3)
|
42.2
(668,9)
|
38.9
(616.6)
|
32.7
(518.3)
|
27.0
(428.0)
|
21.9
(347.1)
|
17.3
(274.2)
|
13.2
(209.2)
|
| 220 |
342
(458)
|
41.9
(664.1)
|
38.7
(613.4)
|
35.7
(565,8)
|
30.0
(475,5)
|
24.8
(393.1)
|
20.1
(318,6)
|
15.9
(252.0)
|
12.1
(191.8)
|
| 200 |
311
(417)
|
38.1
(603.9)
|
35.2
(557,9)
|
32.4
(513.5)
|
27.3
(432.7)
|
22.5
(356.6)
|
18.2
(288,5)
|
14.4
(228.2)
|
11.0
(174.4)
|
| 180 |
280
(375)
|
34.3
(543,7)
|
31.7
(502.4)
|
29.2
(462.8)
|
24.5
(388.3)
|
20.3
(321.8)
|
16.4
(259,9)
|
13.0
(206.1)
|
9.9
(156.9)
|
| 160 |
249
(333)
|
30.5
(483.4)
|
28.2
(447.0)
|
25.9
(410.5)
|
21.8
(345,5)
|
18.0
(285,3)
|
14.6
(231.4)
|
11.5
(182.3)
|
8.8
(139,5)
|
| 100 |
155
(208)
|
19.0
(301.2)
|
17.6
(279.0)
|
16.2
(256,8)
|
13.6
(215.6)
|
11.3
(179.1)
|
9.1
(144.2)
|
7.2
(114.1)
|
5.5
(87.2)
|
| 1 |
1.55
(2.08)
|
0,190
(3.012)
|
0,176
(2.790)
|
0,162
(2,568)
|
0,136
(2.156)
|
0,113
(1.791)
|
0,091
(1.442)
|
0,072
(1.141)
|
0,055
(0,872)
|
| ● Performans verileri %90 mekanik verim ve %100 hacimsel verim ile hesaplanmıştır. |
W-447 Oil Rig Çamur Pompası Ayrıntıları
Çerçeve
Çamur Pompası Yağ Teçhizatı çerçeveleri çelik plakalarla kaynaklanır ve işlenir
bu nedenle kaynak sonrası stresi ortadan kaldırın.Koltuklarda güçlendirilmiş plakalar var
krank mili ve ana yatağın, iyi sertlik ve mukavemete sahip olacak şekilde.
krank mili
Mud Pump Oil Rig'in krank mili, kaynaklı dövme parçalar ile dengeli bir yapıdadır.BT
hafiftir ve titreşim olmadan sorunsuz çalışabilir.Her iki taraf da
krank mili, çalışma sırasında kararlılığı sağlamak ve taşıma kapasitesini artırmak için çift hizalamalı oynak makaralı rulmanlarla donatılmıştır.
pinyon mili
Dövme alaşımlı çelikten yapılmıştır, balıksırtı dişlileri (entegral) işlenmiştir
mil üzerinde ve orta sert bir diş yüzeyi benimser.bir şaft var
çan makaralarının veya zincir çarkların takılabileceği her iki uçta uzatma.
çaprazkafa
Piston kafası, nodüler dökme demir ile tek parça dökümden yapılmıştır, bu nedenle
çapraz kafa iyi aşınma direncine sahiptir.Üst ve alt yapı
eşmerkezliliği düzenlemek için çaprazkafalar için kılavuz benimsenmiştir:
alt kılavuzda bir conta ekleyerek.Uzatma çubukları bağlanır
sağlamak için pim delikli flanş cıvataları ile çaprazkafalara
çaprazkafa ve uzatma çubuklarının eşmerkezliliği.Ambalaj benimser
iyi sızdırmazlık performansı sağlayan çift katmanlı bir sızdırmazlık yapısı.
Akışkan Silindiri
Silindir dövme alaşımlı çelikten yapılmıştır ve düz bir yolu benimser
yapı.Hidrolik silindir, küçük bir boyuta ve daha yüksek bir hacme sahiptir.
yeterlik.Silindir yüzeyi, korozyon direncini korumak için kimyasal kaplama ile işlenir.Üç hidrolik silindir bir
pompa değiştirilebilir.
Astar
W440/446(500HP) Çamur Pompası Yağ Donanımı aynı dış dış kaplamaya sahiptir.
karelik kullanılarak hidrolik silindirin uç yüzüne sıkıca monte edilir
kapak ve cıvatalar.Gömlek ve hidrolik silindir arasındaki sızdırmazlık
dikdörtgen kauçuk contalarla gerçekleştirilmiştir.
Yağlama sistemi
Pompa zorla yağlamayı benimser.Yağ deposunda dişli yağı bulunmaktadır.
basınçlı yağı çaprazkafa kılavuzuna ileten pompa ve ayrıca
rulmanlar, zorlamalı yağlama ve soğutmayı gerçekleştirmek için.
Püskürtme Sistemi
Mud Pump Oil Rig, güçle çalışan bir püskürtme sistemini benimser
