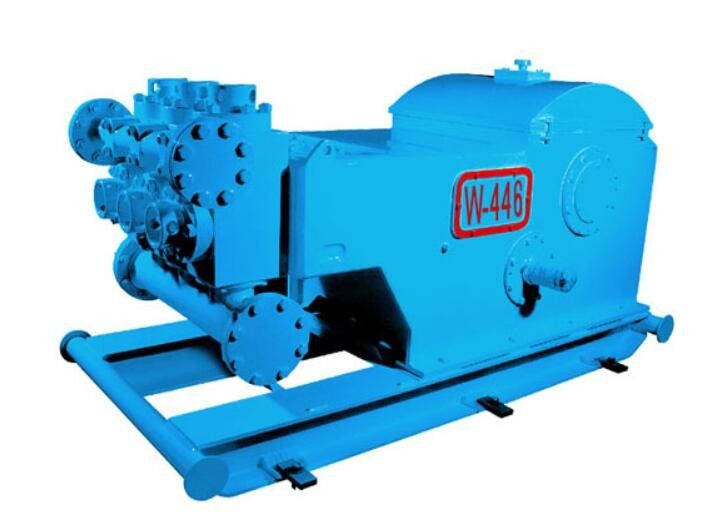

W-446 Çamur Pompası Yağ Donanımı Tek Etkili
W-446 Çamur Pompası Yağ DonanımıŞartname :
Nominal Giriş Gücü 373 kW (500 HP)
Dakikada Strok 260 SPM
Sürekli Çalışma 220 SPM
Strok Uzunluğu 6"
Dişli Oranı 4.578:1
Maks.Çalışma Basıncı 3000 psi
Valf API'si #4
Maks.Astar Boyutu 6"
Emme Giriş Flanşı 8" flanş
Tahliye Çıkış Flanşı 2 1/16" flanş, 5000 psi
Pinyon Mili Boyutu 3,75"
Genel Boyut (U×G×Y) 8,13×4×3,62 ft3
Yaklaşık Ağırlık 9950 lb
parametreleriW-446 Çamur Pompası Yağ Donanımı
| Astar Boyutu |
içinde |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Deşarj basıncı |
MPa |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Dakikada Vuruş SPM |
Güç kW(HP) |
Yer Değiştirme L/s(GPM) |
| 260 |
373
(500)
|
36.1
(572.2)
|
33.2
(526.2)
|
30.4
(481.4)
|
27.7
(439.0)
|
25.1
(397,8)
|
20.3
(321.8)
|
16.1
(255.2)
|
| 220 |
316
(423)
|
30.6
(485.0)
|
28.1
(445.4)
|
25.7
(407.3)
|
23.4
(370,9)
|
21.2
(336.0)
|
17.2
(272,6)
|
13.6
(215.6)
|
| 180 |
258
(346)
|
25.0
(396.3)
|
23.0
(364.6)
|
21.0
(332.9)
|
19.2
(304.3)
|
17.4
(275,8)
|
14.1
(223,5)
|
11.1
(175,9)
|
| 140 |
201
(269)
|
19.5
(309.1)
|
17.9
(283,7)
|
16.4
(259,9)
|
14.9
(236.2)
|
13.5
(214.0)
|
10.9
(172.8)
|
8.6
(136.3)
|
| 100 |
143
(192)
|
13.9
(220.3)
|
12.8
(202.9)
|
11.7
(185.4)
|
10.6
(168.0)
|
9.7
(153.7)
|
7.8
(123.6)
|
6.2
(98.3)
|
| 60 |
86
(115)
|
8.3
(131.6)
|
7.7
(120.5)
|
7.0
(111.0)
|
6.4
(101.4)
|
5.8
(91.9)
|
4.7
(74,5)
|
3.7
(58,6)
|
| 1 |
1.43
(1.92)
|
0,139
(2.203)
|
0,128
(2.029)
|
0,117
(1.854)
|
0,106
(1.680)
|
0,097
(1.537)
|
0,078
(1.236)
|
0,062
(0,983)
|
| ● Performans verileri %90 mekanik verim ve %100 hacimsel verim ile hesaplanmıştır. |
| Astar Boyutu |
içinde |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Yer değiştirme |
gal/devir |
2.205 |
2.025 |
1.851 |
1.686 |
1.527 |
1.239 |
0,980 |
| L/sn |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| Deşarj basıncı |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ● Performans verileri 220 spm ile hesaplanır. |

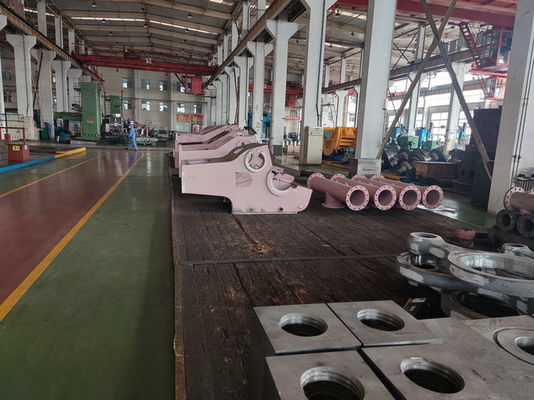

W-446 Çamur Pompası Yağ DonanımıDetaylar
Çerçeve
buÇamur Pompası Yağ Rigçerçeveler çelik plakalarla kaynaklanır ve işlenir
bu nedenle kaynak sonrası stresi ortadan kaldırın.Koltuklarda güçlendirilmiş plakalar var
krank mili ve ana yatağın, iyi sertlik ve mukavemete sahip olacak şekilde.
krank mili
krank miliÇamur Pompası Yağ Rigkaynaklı dövme parçalar ile dengeli bir yapıdadır.BT
hafiftir ve titreşim olmadan sorunsuz çalışabilir.Her iki taraf da
krank mili, çalışma sırasında kararlılığı sağlamak ve taşıma kapasitesini artırmak için çift hizalamalı oynak makaralı rulmanlarla donatılmıştır.
pinyon mili
Dövme alaşımlı çelikten yapılmıştır, balıksırtı dişlileri (entegral) işlenmiştir
mil üzerinde ve orta sert bir diş yüzeyi benimser.bir şaft var
çan makaralarının veya zincir çarkların takılabileceği her iki uçta uzatma.
çaprazkafa
Çapraz kafaÇamur Pompası Yağ Rignodüler dökme demir ile tek parça dökümden yapılmıştır, bu nedenle
çapraz kafa iyi aşınma direncine sahiptir.Üst ve alt yapı
eşmerkezliliği düzenlemek için çaprazkafalar için kılavuz benimsenmiştir:
alt kılavuzda bir conta ekleyerek.Uzatma çubukları bağlanır
sağlamak için pim delikli flanş cıvataları ile çaprazkafalara
çaprazkafa ve uzatma çubuklarının eşmerkezliliği.Ambalaj benimser
iyi sızdırmazlık performansı sağlayan çift katmanlı bir sızdırmazlık yapısı.
Akışkan Silindiri
silindiriÇamur Pompası Yağ Rigdövme alaşımlı çelikten yapılmıştır ve düz bir yolu benimser
yapı.Hidrolik silindir, küçük bir boyuta ve daha yüksek bir hacme sahiptir.
yeterlik.Silindir yüzeyi, korozyon direncini artırmak için kimyasal kaplama ile işlenir.Üç hidrolik silindir bir
pompa değiştirilebilir.
Astar
W440/446(500HP)Çamur Pompası Yağ Rigaynı gömlek dış çapına sahip gömlekler
karelik kullanılarak hidrolik silindirin uç yüzüne sıkıca monte edilir
kapak ve cıvatalar.Gömlek ve hidrolik silindir arasındaki sızdırmazlık
dikdörtgen kauçuk contalarla gerçekleştirilmiştir.
