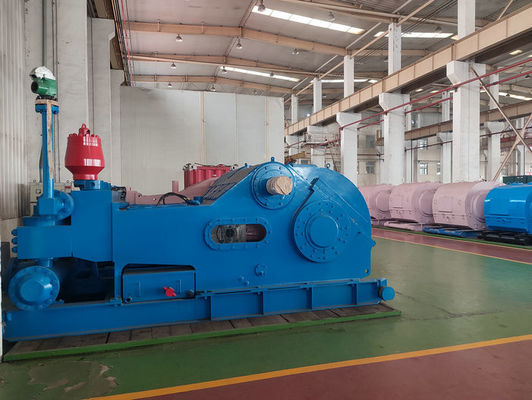

W-446 Yatay Tripleks Pistonlu Çamur Pompası
Tripleks Pistonlu Çamur PompasıŞartname :
1. Triplex Pistonlu Çamur Pompası, esas olarak petrol ve su kuyusu sondajında kullanılır.
2. OEM, sondaj projenize güç sağlamak için dizel motorlu veya motorlu tasarım kurulumu.
3. Seçtiğiniz için farklı modeller.
4. API standardı ve Çin standardı.
parametreleriTripleks Pistonlu Çamur Pompası
| Astar Boyutu |
içinde |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Deşarj basıncı |
MPa |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Dakikada Vuruş SPM |
Güç kW(HP) |
Yer Değiştirme L/s(GPM) |
| 260 |
373
(500)
|
36.1
(572.2)
|
33.2
(526.2)
|
30.4
(481.4)
|
27.7
(439.0)
|
25.1
(397,8)
|
20.3
(321.8)
|
16.1
(255.2)
|
| 220 |
316
(423)
|
30.6
(485.0)
|
28.1
(445.4)
|
25.7
(407.3)
|
23.4
(370,9)
|
21.2
(336.0)
|
17.2
(272,6)
|
13.6
(215.6)
|
| 180 |
258
(346)
|
25.0
(396.3)
|
23.0
(364.6)
|
21.0
(332.9)
|
19.2
(304.3)
|
17.4
(275,8)
|
14.1
(223,5)
|
11.1
(175,9)
|
| 140 |
201
(269)
|
19.5
(309.1)
|
17.9
(283,7)
|
16.4
(259,9)
|
14.9
(236.2)
|
13.5
(214.0)
|
10.9
(172.8)
|
8.6
(136.3)
|
| 100 |
143
(192)
|
13.9
(220.3)
|
12.8
(202.9)
|
11.7
(185.4)
|
10.6
(168.0)
|
9.7
(153.7)
|
7.8
(123.6)
|
6.2
(98.3)
|
| 60 |
86
(115)
|
8.3
(131.6)
|
7.7
(120.5)
|
7.0
(111.0)
|
6.4
(101.4)
|
5.8
(91.9)
|
4.7
(74,5)
|
3.7
(58,6)
|
| 1 |
1.43
(1.92)
|
0,139
(2.203)
|
0,128
(2.029)
|
0,117
(1.854)
|
0,106
(1.680)
|
0,097
(1.537)
|
0,078
(1.236)
|
0,062
(0,983)
|
| ● Performans verileri %90 mekanik verim ve %100 hacimsel verim ile hesaplanmıştır. |
| Astar Boyutu |
içinde |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Yer değiştirme |
gal/devir |
2.205 |
2.025 |
1.851 |
1.686 |
1.527 |
1.239 |
0,980 |
| L/sn |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| Deşarj basıncı |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ● Performans verileri 220 spm ile hesaplanır. |
Tripleks Pistonlu Çamur PompasıDetaylar
pinyon mili
Dövme alaşımlı çelikten yapılmıştır, balıksırtı dişlileri (entegral) işlenmiştir
mil üzerinde ve orta sert bir diş yüzeyi benimser.bir şaft var
çan makaralarının veya zincir çarkların takılabileceği her iki uçta uzatma.
çaprazkafa
Çapraz kafa, nodüler dökme demir ile tek parça dökümden yapılmıştır, bu nedenle
çapraz kafa iyi aşınma direncine sahiptir.Üst ve alt yapı
eşmerkezliliği düzenlemek için çaprazkafalar için kılavuz benimsenmiştir:
alt kılavuzda bir conta ekleyerek.Uzatma çubukları bağlanır
sağlamak için pim delikli flanş cıvataları ile çaprazkafalara
çaprazkafa ve uzatma çubuklarının eşmerkezliliği.Ambalaj benimser
iyi sızdırmazlık performansı sağlayan çift katmanlı bir sızdırmazlık yapısı.
Akışkan Silindiri
Silindir dövme alaşımlı çelikten yapılmıştır ve düz bir yolu benimser
yapı.Hidrolik silindir, küçük bir boyuta ve daha yüksek bir hacme sahiptir.
yeterlik.Silindir yüzeyi, korozyon direncini artırmak için kimyasal kaplama ile işlenir.Üç hidrolik silindir bir
pompa değiştirilebilir.

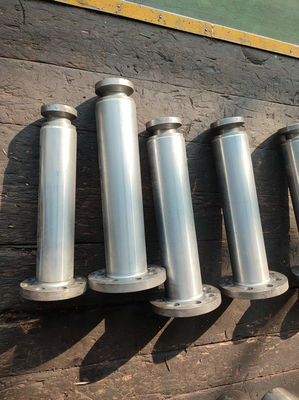

Astar
W440/446(500HP)Çamur Pompası Yağ Rigaynı gömlek dış çapına sahip gömlekler
karelik kullanılarak hidrolik silindirin uç yüzüne sıkıca monte edilir
kapak ve cıvatalar.Gömlek ve hidrolik silindir arasındaki sızdırmazlık
dikdörtgen kauçuk contalarla gerçekleştirilmiştir.
Yağlama sistemi
Pompa zorla yağlamayı benimser.Yağ deposunda dişli yağı bulunmaktadır.
basınçlı yağı çaprazkafa kılavuzuna ileten pompa ve ayrıca
rulmanlar, zorlamalı yağlama ve soğutmayı gerçekleştirmek için.
