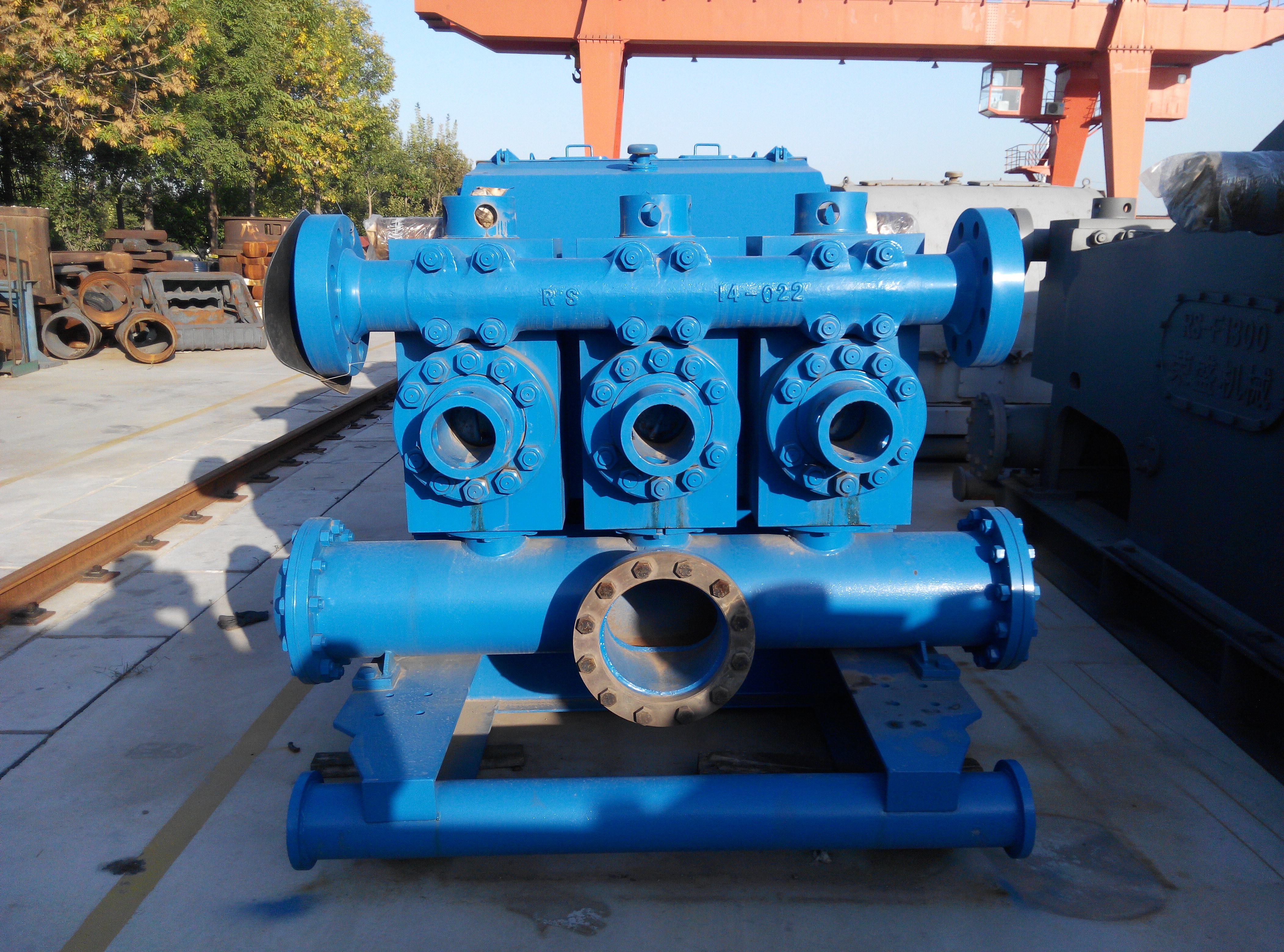

W-446(500HP) Sondaj Çamuru Pompası Üç Silindirli Tek Etkili Pompa

W-446 Tek Etkili Tripleks Pompa Teknik Şartnamesi
Nominal giriş gücü 368kw (500HP)
Dakikada maksimum 260 vuruş (260SPM)
Dakikada 220 strok (220SPM) ile sürekli çalışma
Strok 152,4 mm (6 ″)
Dişli oranı 4.578:1
Maksimum çalışma basıncı 21Mpa
Valf haznesi API 4#
Maksimum silindir gömleği çapı 6 ″
Maksimum silindir gömleği pompa basıncı 9.17Mpa
Emme memesi 8" flanş
Tahliye borusu çıkışı için 3 ″ (900 #) flanş
Pinyon mili çapı 95,25 mm (3,75 ″)
Anahtar 22.174x15.9mm
Pompanın dış boyutları: (taban hariç) 2479X1219X1103 mm
Ağırlık 4513 kg

Yapısal özellikler
Makinenin genel yapı tasarımı kompakt, boyut olarak küçük, ağırlık olarak hafiftir ve dişli çifti, yüksek aktarım torku ve kararlı çalışma ile entegre bir balıksırtı dişli şanzımandır.Krank mili, dövme kaynaklı yapıya sahip, hafif, titreşimsiz ve sorunsuz çalışan dengeli bir krank milidir.
W-446 üç silindirli tek etkili pompa, petrol sahalarındaki çeşitli operasyonlarda yaygın olarak kullanılabilir.Silindir gömleği spesifikasyonu 41/2 "-6", çalışma operasyonları ve sığ kuyu delme için uygun bir piston yapısını benimser.

Sertifikalar:

API 7K, Q1 standardını karşılar.

Markalar:

BOMCO/RONGSHENG/HH/QINGZHOU markalarını da tedarik edebiliriz.

Çizim:
