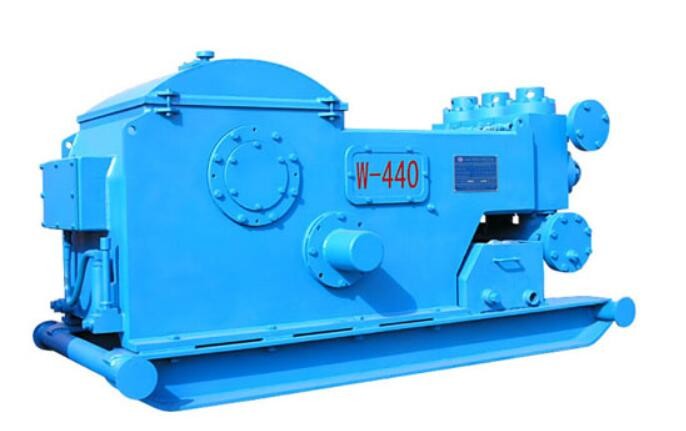

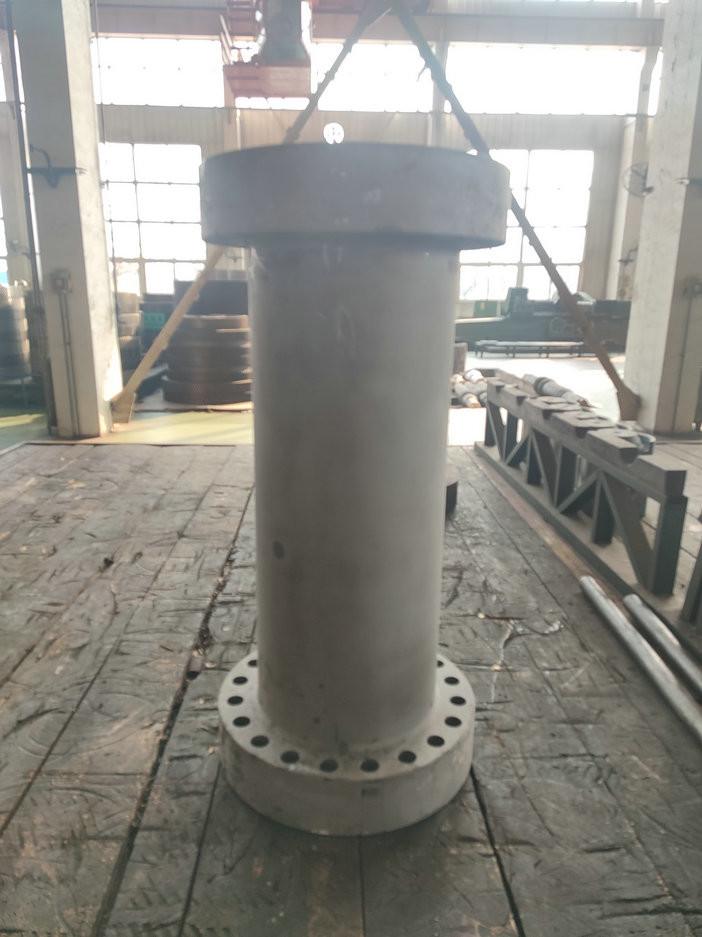

W-440 Triplex Tek Etkili Oil Rig Çamur Pompası
W-440 Oil Rig Çamur Pompası Özellikleri:
Nominal giriş Gücü: 328 kW(440 HP) Maks.Dakika Başına Strok: 320 SPMSürekli çalışma stroku: 220 SPMSstrok Uzunluğu: 152,4 mm (6")
Dişli Oranı4.578:1
Maks.Çalışma Basıncı: 34,5 MPa (5000 psi)Vana: API#4
Piston Mili Ucu: API #SA2
Maks.Astar Boyutu : 114,3 mm (4 1/2")
Emme Giriş Flanşı: 152,4 mm (6") 150 lb flanş
Tahliye Çıkış Flanşı: 52,4 mm (2 1/16") flanş,34,5 MPa (5000 psi)Toplam Boyut (UxG×Y):2478×1219×1103 mm3(8,13×4×3,62 ft3)Yaklaşık Ağırlık: 4463 kg (9839) 1 pound = 0.45 kg)
W-440 Oil Rig Çamur Pompası Parametreleri
| Astar Boyutu |
içinde |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Deşarj basıncı |
MPa |
11.8 |
13.2 |
14.9 |
17.0 |
19.5 |
26.6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Dakikada Vuruş SPM |
Güç kW(HP) |
Yer Değiştirme L/s(GPM) |
| 320 |
328
(440)
|
25.0
(396.3)
|
22.3
(353,5)
|
19.8
(313.8)
|
17.4
(275,8)
|
15.1
(239,3)
|
11.1
(175,9)
|
| 270 |
277
(371)
|
21.1
(334.4)
|
18.8
(298.0)
|
16.7
(264.7)
|
14.7
(233.0)
|
12.8
(202.9)
|
9.4
(149.0)
|
| 220 |
226
(303)
|
17.2
(272,6)
|
15.3
(242,5)
|
13.6
(215.6)
|
11.9
(188.6)
|
10.4
(164.8)
|
7.6
(120.5)
|
| 170 |
174
(234)
|
13.3
(210.8)
|
11.9
(188.6)
|
10.5
(166.4)
|
9.2
(145.8)
|
8.0
(126.8)
|
5.9
(93,5)
|
| 120 |
123
(165)
|
9.4
(149.0)
|
8.4
(133.1)
|
7.4
(117.3)
|
6.5
(103.0)
|
5.7
(90.3)
|
4.2
(66.6)
|
| 70 |
72
(96)
|
5.5
(87.2)
|
4.9
(77,7)
|
4.3
(68.2)
|
3.8
(60.2)
|
3.3
(52.3)
|
2.4
(38.0)
|
| 1 |
1.03
(1.38)
|
0,078
(1.236)
|
0,070
(1.110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ● Performans verileri %90 mekanik verim ve %100 hacimsel verim ile hesaplanmıştır. |
| Astar Boyutu |
içinde |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Yer değiştirme |
gal/devir |
1.239 |
1.102 |
0.98 |
0,857 |
0,749 |
0,548 |
| L/sn |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| Deşarj basıncı |
psi |
2494 |
2798.5 |
3146.5 |
3596 |
4118 |
5000 |
| MPa |
17.2 |
19.3 |
21.7 |
24.8 |
28.4 |
34.5 |
| ● Performans verileri hesaplanır |
220'ye kadar. |
W-440 Oil Rig Çamur Pompası Ayrıntıları
Çerçeve
Makine çerçeveleri çelik plakalarla kaynaklanır ve işlenir.
bu nedenle kaynak sonrası stresi ortadan kaldırın.Koltuklarda güçlendirilmiş plakalar var
krank mili ve ana yatağın, iyi sertlik ve mukavemete sahip olacak şekilde.
krank mili
Krank mili kaynaklı dövme parçalar ile dengeli bir yapıdadır.BT
hafiftir ve titreşim olmadan sorunsuz çalışabilir.Her iki taraf da
krank mili, çalışma sırasında kararlılığı sağlamak ve taşıma kapasitesini artırmak için çift hizalamalı oynak makaralı rulmanlarla donatılmıştır.
pinyon mili
Dövme alaşımlı çelikten yapılmıştır, balıksırtı dişlileri (entegral) işlenmiştir
mil üzerinde ve orta sert bir diş yüzeyi benimser.bir şaft var
çan makaralarının veya zincir çarkların takılabileceği her iki uçta uzatma.
çaprazkafa
Çapraz kafa, nodüler dökme demir ile tek parça dökümden yapılmıştır, bu nedenle
çapraz kafa iyi aşınma direncine sahiptir.Üst ve alt yapı
eşmerkezliliği düzenlemek için çaprazkafalar için kılavuz benimsenmiştir:
alt kılavuzda bir conta ekleyerek.Uzatma çubukları bağlanır
sağlamak için pim delikli flanş cıvataları ile çaprazkafalara
çaprazkafa ve uzatma çubuklarının eşmerkezliliği.Ambalaj benimser
iyi sızdırmazlık performansı sağlayan çift katmanlı bir sızdırmazlık yapısı.

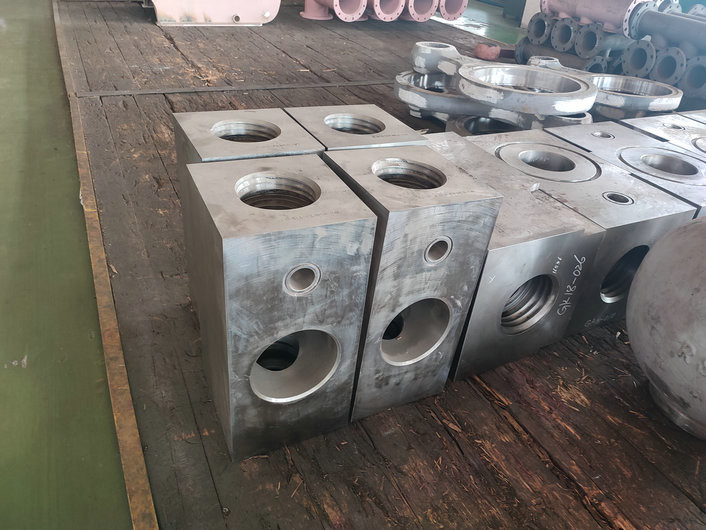

Akışkan Silindiri
Silindir dövme alaşımlı çelikten yapılmıştır ve düz bir yolu benimser
yapı.Hidrolik silindir, küçük bir boyuta ve daha yüksek bir hacme sahiptir.
yeterlik.Silindir yüzeyi, korozyon direncini artırmak için kimyasal kaplama ile işlenir.Üç hidrolik silindir bir
pompa değiştirilebilir.
Astar
W440/446(500HP) pompalar aynı gömlek dış çapına sahiptir.
karelik kullanılarak hidrolik silindirin uç yüzüne sıkıca monte edilir
kapak ve cıvatalar.Gömlek ve hidrolik silindir arasındaki sızdırmazlık
dikdörtgen kauçuk contalarla gerçekleştirilmiştir.
Yağlama sistemi
Pompa zorla yağlamayı benimser.Yağ deposunda dişli yağı bulunmaktadır.
basınçlı yağı çaprazkafa kılavuzuna ileten pompa ve ayrıca
rulmanlar, zorlamalı yağlama ve soğutmayı gerçekleştirmek için.
Püskürtme Sistemi
Güçle çalışan bir püskürtme sistemi benimser
