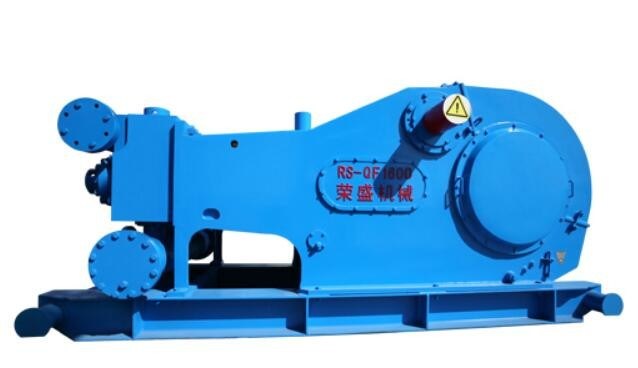

QF1600 Su Kuyusu Sondajı Montajlı Yapısı İçin Çamur Pompası
Su Kuyusu Sondajı İçin Çamur Pompasının Özellikleri:
Nominal giriş Gücü: 1193 kW (1600 HP)
Dakikada Vuruş: 130 SPM
strok Uzunluğu: 279,4 mm (11")
Dişli Oranı: 3.778:1
Maks.Çalışma Basıncı: 34,5 MPa (5000 psi)
Vana: API#7
Max.Astar boyutu : 180 mm (7")
Emme Giriş Flanşı: 254 mm (10") flanş
Tahliye Çıkış Flanşı: 103 mm (41/16") flanş,34,5 MPa (5000 psi)
Genel Boyut (U×G×Y):4359×2219×1939 mm3(14,3×7,28×6,36 ft3)
Yaklaşık Ağırlık: 18880 kg (41623 lb)
parametreleriSu Kuyusu Sondajı İçin Çamur Pompası
| Astar Boyutu |
içinde |
7 |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
| Deşarj basıncı |
Mpa |
23.7
|
25.5
|
27.5
|
29.8
|
32.3
|
34.5
|
| psi |
3440
|
3700
|
3990
|
4320
|
4685
|
5000
|
Dakikada Vuruş
(SPM) |
Güç
KW(HP) |
Yer Değiştirme L/s(GPM) |
| 140 |
|
|
|
|
|
|
|
| 130 |
|
|
|
|
|
|
|
| 120 |
|
|
|
|
|
|
|
| 110 |
|
|
|
|
|
|
|
| 100 |
|
|
|
|
|
|
|
| 50 |
|
|
|
|
|
|
|
| 1 |
|
|
|
|
|
|
|
| --Performans verileri %90 mekanik verim ve %100 hacimsel verim ile hesaplanmıştır. |
| --*, çamur pompası sürekli çalıştığında önerilen SPM'yi ve giriş gücünü gösterir. |
Yapısal Karakterler:
· Su Kuyusu Sondajı İçin Çamur Pompasının krank mili, monte edilmiş yapıyı benimser ve malzeme, yüksek kaliteli alaşımlı çelik dövmedir.Pompa, pompanın daha sorunsuz çalışması için hafif, büyük taşıma kapasitesi, yüksek yorulma önleyici mukavemet ve tam denge özelliklerine sahiptir.
· Vites balıksırtı dişli şanzımandır.Diş yüzeyi, karbonlama ve söndürme işlemi ile işlenir ve taşlama işleminde diş yüzeyi sertliği yüksektir ve diş profili hatası küçüktür.Büyük taşıma kapasitesi, güçlü anti-çukur korozyon direnci, yüksek iletim doğruluğu, yüksek kararlılık vb. avantajlara sahiptir.
· Kılavuz döküm bakır alaşımlı levhadır.Geleneksel dökme demir plaka ile karşılaştırıldığında, kılavuz yüksek kapasiteye ve uzun hizmet ömrüne sahiptir.
· Hidrolik uç ve klasik F pompalarının ana yapısı aynıdır.
· Sıradan F1600 pompasına kıyasla RS-QF1600 Su Kuyusu Sondajı İçin Çamur Pompası, tüm makinenin ağırlık kaybı oranı %28,3'tür, kaldırma ve taşıma için daha uygundur.
