Üretim Tanımı:

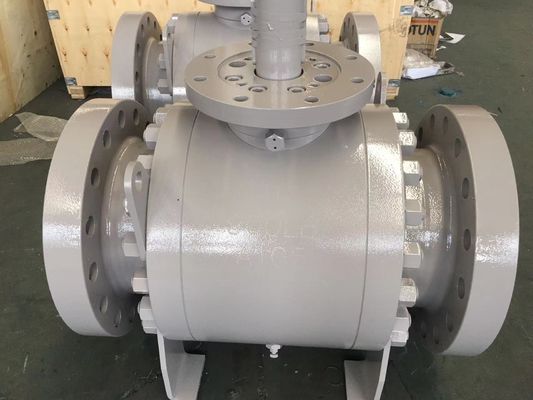

Hidrolik top valfi, sıvının akışını kontrol etmek için hidrolik sistemlerde kullanılan bir tip valftir.Merkeze bir delik veya delikli bir top kullanır ve valfi açmak veya kapatmak için döndürülebilirTop 90 derece döndürüldüğünde, delik akış yoluyla hizalaşır ve sıvının geçmesine izin verir. Top kapalı pozisyonda olduğunda, delik akış yoluyla diktir.sıvıyı engelleme.
Aşağıda hidrolik top valfinin bazı temel özellikleri ve bileşenleri verilmiştir:
1. Vücut: Vücut, tipik olarak tunç, paslanmaz çelik veya karbon çelik gibi metallerden yapılmış, valfın ana dış kaplamasıdır. Birincil yapıyı sağlar ve iç bileşenleri barındırır.
2Top: Top, merkezinde bir delik veya delik bulunan küresel bir bileşendir. Genellikle tunç, paslanmaz çelik veya kromlu çelik gibi metallerden yapılır.Top akışı kontrol etmek için valf vücudu içinde döner.
3. Kök: Kök, topu aktüatör veya sapla bağlayan bir çubuktur. Kök döndürüldüğünde topu hareket ettirir ve vana açılır veya kapanır.
4Koltuklar: Koltuklar, kapalı pozisyondayken topun temas ettiği valf gövdesinin içinde bulunan mühürleme yüzeyleridir.Koltuklar sıkı bir mühürleme sağlar ve valf kapandığında sızıntı önler.
5Aktüatör veya sap: Aktüatör veya sap topu döndürmek için kullanılan mekanizmadır.
6. Mühürler: O halkalar veya dikişler gibi mühürler, top ve valf gövdesinin arasında güvenilir bir mühür sağlamak için kullanılır.
Hidrolik top valfleri, genellikle sıvı gücünün kontrolünü ve aktarılmasını içeren hidrolik sistemlerde kullanılır.endüstriyel makineler gibi çeşitli uygulamalarda, inşaat ekipmanları, güç üretimi ve araçlardaki hidrolik sistemler.
Hidrolik top valfleri, hızlı açılma ve kapanma, tam olarak açıldığında düşük sıvı direnci ve yüksek basınç ve sıcaklıkları ele alma yeteneği gibi avantajlar sunar.Farklı boyutlarda bulunurlar., basınç değerleri ve özel hidrolik sistem gereksinimlerine uygun malzemeler.
Ben...Teknik parametreler:
Ben...İsimsel boru hattı boyutu:2 ~ 48 inç
Ben...Adli basınç: 150~2500LB
Ben...Sıcaklık aralığı: -46 ~ 250 °C
Ben...Sıvı: Su, yağ, buhar ve diğer sıvılar
Ben...Vücut malzemesi: ASME B16'da belirtilen malzemeler.34
Ben...Test standardı: API 6D/6A
Ben...Operatör: Kılavuz / Anahtar, dişli, motor aktüatörü, pnevmatik aktüatör, hidrolik aktüatör vb.
Tablo 1 Flanş bağlantısı bultları için önerilen tork
| Bolt Boyutu |
Döngü (N.M.) |
Bolt Boyutu |
Döngü (N.M.) |
| 1/2-13UNC |
50 ~ 60 |
1-1/4 -8UN |
850 ~ 1000 |
| 9/16-12 UNC |
70~80 |
1-3/8-8 BM |
1100~1300 |
| 5/8-11 UNC |
100~130 |
1-1/2-8 BM |
1400~1800 |
| 3/4-10 UNC |
160~210 |
1-5/8-8 BM |
1800~2200 |
| 7/8-9 UNC |
280~330 |
1-3/4-8 BM |
2200~2600 |
| 1-8 UNC |
420 ~ 500 |
1-7/8-8 BM |
2800~3300 |
| 1-1/8-8 BM |
500~600 |
2-8 BM |
3500~4200 |
