Well Control Bop Kontrol Ünitesi Uzaktan Kumanda

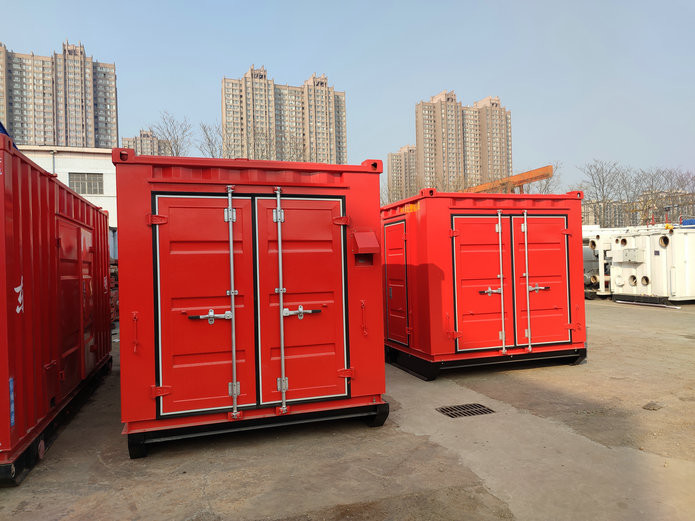

BOP yığınları için akümülatör ünitesi, özellikle delme ve çalışma operasyonlarında BOP yığınlarını ve hidrolik basınçla kontrol edilen sürgülü vanaları kontrol eden çok önemli bir ekipman parçasıdır.Hidrolik kontrol sisteminin doğru şekilde çalıştırılması ve bakımının yapılması gereklidir.Uzaktan kumanda sistemi, delici panosu, hava kablosu (elektrikli tip hariç), boru rafı (soğuk bölge için elektrikli ısıtma sistemi mevcuttur), yüksek basınç manifoldu, koruma odası vb.'den oluşur.
parametreler
|
Öğe
|
modeli
|
Kontrol Edilen Nesne Sayısı |
Akü Setleri |
Yağ Rezervuarının Efektif Hacmi (L) |
Pompa Debisi |
Motor Gücü (kW) |
Çalışma Basıncı (MPa) |
| Toplam ses |
(L)
|
Nominal Mevcut Hacim (L) |
Elektrikli Pompa (L/dak) |
Pnömatik Pompa (ml/strok) |
| 1 |
FKQ240-3 |
3 |
40×6 |
|
120 |
560 |
20 |
165 |
11 |
21 |
| 2 |
FKQ320-4 |
4 |
40×8 |
160 |
650 |
20 |
165 |
11 |
21 |
| 3 |
FKQ320-5 |
5 |
40×8 |
|
160 |
650 |
20 |
165 |
11 |
21 |
| 4 |
FKQ400-5 |
5 |
40×10 |
200 |
900 |
30 |
165 |
15 |
21 |
| 5 |
FKQ400-6 |
6 |
40×10 |
|
200 |
900 |
30 |
165 |
15 |
21 |
| 6 |
FKQ480-5 |
5 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 7 |
FKQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 8 |
FKQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 9 |
FKQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 10 |
FKQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 11 |
FKQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18.5 |
21 |
| 12 |
FKQ960-6 |
6 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 13 |
FKQ960-7 |
7 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 14 |
FKQ960-8 |
8 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 15 |
FKQ1280-8 |
8 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 16 |
FKQ1280-9 |
9 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 17 |
FKQ1280-10 |
10 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 18 |
FKDQ480-5 |
6 |
40×12 |
240 |
1000 |
30 |
165 |
15 |
21 |
| 19 |
FKDQ480-6 |
6 |
40×12 |
|
240 |
1000 |
30 |
165 |
15 |
21 |
| 20 |
FKDQ640-6 |
6 |
40×16 |
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 21 |
FKDQ640-7 |
7 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 22 |
FKDQ800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 23 |
FKDQ800-8 |
8 |
40×20 |
|
400 |
1600 |
40 |
165×2 |
18.5 |
21 |
| 24 |
FKDQ960-7 |
7 |
80×12 |
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 25 |
FKDQ960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
| 26 |
FKDQ1280-8 |
8 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 27 |
FKDQ1280-9 |
9 |
80×16 |
|
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 28 |
FKDQ1280-10 |
10 |
80×16 |
640 |
2000 |
40×2 |
165×3 |
18.5×2 |
21 |
| 29 |
FKD640-6 |
6 |
40×16 |
|
320 |
1300 |
40 |
165×2 |
18.5 |
21 |
| 30 |
FKD800-7 |
7 |
40×20 |
400 |
1500 |
40 |
165×2 |
18.5 |
21 |
| 31 |
FKD960-8 |
8 |
80×12 |
|
480 |
1800 |
40 |
165×3 |
18.5 |
21 |
BOP Kontrol Sistemi seçiminin Temel Noktaları
BOP'u güvenilir ve güvenli bir şekilde kontrol etmek için, uygun bir ürün seçip satın alırken petrol ve doğal gaz endüstrisi standartları SY/T5053.2-2007 ve APl Spec 16D takip edilmelidir.Dikkate alınması gereken faktörler en azından:
- BOP yığınlarını kapatmak için gereken sıvı hacmi ile kontrol sisteminden sağlanan sıvı hacmi arasındaki ilişki
- Pompa sistemi gereksinimleri;
- APl 16D standartlarını karşılaması gerekip gerekmediği;
- Çevresel uyum;
- Açık deniz sondaj platformlarında özel gereksinimler.
1 Kontrollü nesneler ve akümülatör mevcut sıvı hacmi için seçenekler
Akümülatör grubu, kalan basınç gereken maksimum kontrol basıncından daha büyük olacak şekilde yapılandırılmalıdır.
tüm BOP ve hidrolik valfleri kapattıktan sonra kontrol nesnesi tarafından.
Bir akümülatör grubundan mevcut hacmin, gerekli kapanış BOP yığınları hacminden 2 kat daha fazla olması önerilir.
2. Pompa sistemi gereksinimleri
Ana pompalama ünitesi en az iki pompa sisteminden oluşacaktır.Kümülatif çıktı kapasitesi
pompa sistemleri, ana akümülatör sistemini ön dolum basıncından sisteme RWP'ye şarj etmek için yeterli olacaktır.
15 dakika.Bir pompa sisteminin veya bir güç sisteminin kaybıyla birlikte, kalan pompa sistem(ler)i şu kapasiteye sahip olacaktır:
ana akümülatör sistemini ön dolum basıncından sisteme RWP'ye 30 dakika içinde şarj edin.
Akümülatörler hizmetten izole edildiğinde ve bir pompa sistemi veya bir güç sistemi hizmet dışı olduğunda, kalan
pompa sistem(ler)i 2 dakika içinde halka şeklindeki bir BOP'u kapatma ve jikle valf(ler)ini açma kapasitesine sahip olacaktır.
3. API 16D standartlarını karşılaması gerekip gerekmediği
Müşteri bir API Spesifikasyonu sipariş etmek isterse.16D kontrol sistemi ve API monogramını işaretleyin, müşterinin alması gerekir
API Spesifikasyonu sipariş etmek için “bop yığınlarının konfigürasyonu ve parametreleri” adlı bir form.16D kontrol sistemi (kara ve yüzey)”
Rongsheng satış departmanından.Ayrıntılı teknik parametreleri doldurduktan sonra, Rongsheng teknik departmanı
seçim hesaplamasını yapın.
Not:
Q:FKQ serisi, dillr panelini renole kontrol panosuna bağlamak için hortum demeti kullanır, diler işletim elemanları pnömatik döner y valfler, uzaktan kumanda paneli 4 yollu 3 konumlu vanayı çalıştırmak için silindir kullanır, bu seri pnömatik-manuel seçebilir o Pnömatik motor tahrikli basınç ayar valfleri,
DQ: FKDQ serisi, trller panelini renote kontrol paneliyle bağlamak için sinyal kablosu kullanır, buton uzaktan kumanda paneli, pnömatik motor tahrikli basınç ayar valfleri ile 4 yollu 3 konumlu valfi çalıştırmak için silindir kullanır .
D: FKD serisi, drllr panelini uzaktan kumanda paneline bağlamak için sinyal kablosu kullanır, teotrlle işletim sistemi dokunmatik ekrandır veya lectic buronremote kontrol paneli, elektromotor tahrikli basınç ayar vanaları ile 4 yollu 3 konumlu vanayı çalıştırmak için elektromıknatıs kullanır.
Müşteri bir APl Spec sipariş etmek isterse.16D kontrol sistemi ve üzerinde APl monogramını işaretlemeniz gerekiyor, APl Spec üzeri için bop yığınlarının konfigürasyonu ve peramelerleri adlı bir form elde etmeniz gerekiyor.16D kontrol sistemi jland ve surace)”Rongsheng satış departmanından.Belirlenen teknik parametrelere girdikten sonra, Rongsheng teknik departmanı seçim hesaplamasını yapacaktır.
İsteğe bağlı cihaz:
Tüm seriler, BOP ısıtma ünitelerini aşırı soğuk ortamlarda ısıtmak için seçebilir, BOP'un normal olarak BOP'un ısıtması gerekir) çalışmasını sağlar) FKDQ ve FKD serileri kablosuz uzaktan kumanda işlevini seçebilir.
