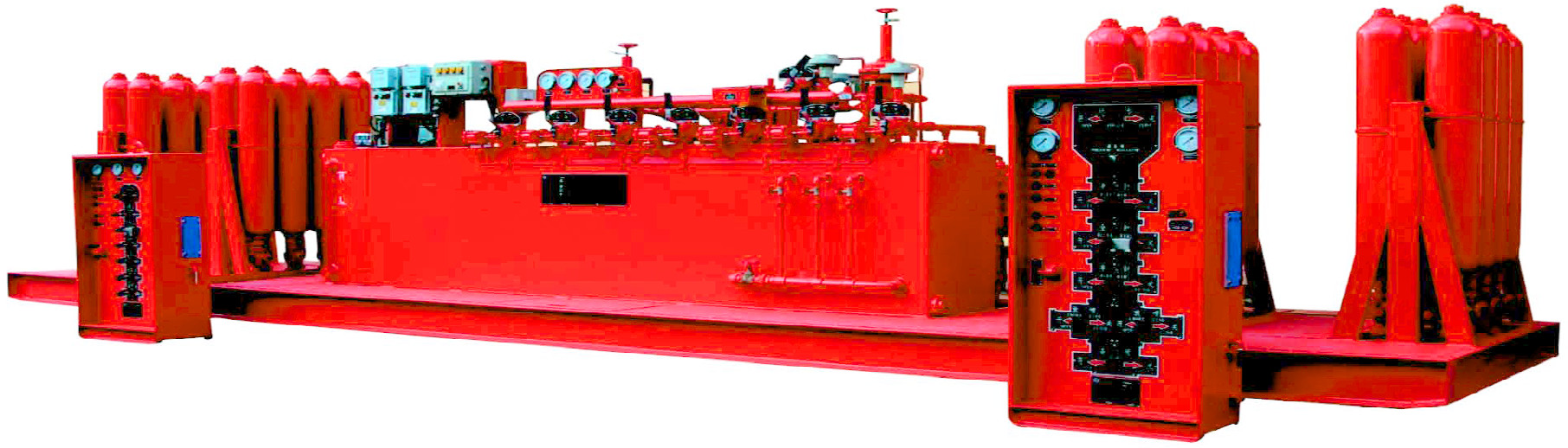

Petrol Sahası Akümülatör Birimi Sondaj API Bop Koomey Birimi
Bop Petrol Sahası Akümülatör Ünitesi, petrol ve doğal gaz endüstrisinde sondaj veya workover sırasında BOP, hidrolik takoz, öldürme sistemi ve saptırıcı ekipmanların kontrolünde ve patlama önleyicilerin vazgeçilmez ekipmanlarında kullanılan özel bir ekipmandır.
Petrol Sahası Akümülatör Birimi Parametreleri
Öğe |
modeli | Kontrol Edilen Nesne Sayısı | Akü Setleri | Yağ Rezervuarının Efektif Hacmi (L) | Pompa Debisi | Motor Gücü (kW) | Çalışma Basıncı (MPa) |
| Toplam ses |
(L) | Nominal Mevcut Hacim (L) | Elektrikli Pompa (L/dak) | Pnömatik Pompa (ml/strok) |
| 1 | FKQ240-3 | 3 | 40×6 | | 120 | 560 | 20 | 165 | 11 | 21 |
| 2 | FKQ320-4 | 4 | 40×8 | 160 | 650 | 20 | 165 | 11 | 21 |
| 3 | FKQ320-5 | 5 | 40×8 | | 160 | 650 | 20 | 165 | 11 | 21 |
| 4 | FKQ400-5 | 5 | 40×10 | 200 | 900 | 30 | 165 | 15 | 21 |
| 5 | FKQ400-6 | 6 | 40×10 | | 200 | 900 | 30 | 165 | 15 | 21 |
| 6 | FKQ480-5 | 5 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 7 | FKQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 8 | FKQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 9 | FKQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 10 | FKQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 11 | FKQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18.5 | 21 |
| 12 | FKQ960-6 | 6 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 13 | FKQ960-7 | 7 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 14 | FKQ960-8 | 8 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 15 | FKQ1280-8 | 8 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 16 | FKQ1280-9 | 9 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 17 | FKQ1280-10 | 10 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 18 | FKDQ480-5 | 6 | 40×12 | 240 | 1000 | 30 | 165 | 15 | 21 |
| 19 | FKDQ480-6 | 6 | 40×12 | | 240 | 1000 | 30 | 165 | 15 | 21 |
| 20 | FKDQ640-6 | 6 | 40×16 | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 21 | FKDQ640-7 | 7 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 22 | FKDQ800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 23 | FKDQ800-8 | 8 | 40×20 | | 400 | 1600 | 40 | 165×2 | 18.5 | 21 |
| 24 | FKDQ960-7 | 7 | 80×12 | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 25 | FKDQ960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
| 26 | FKDQ1280-8 | 8 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 27 | FKDQ1280-9 | 9 | 80×16 | | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 28 | FKDQ1280-10 | 10 | 80×16 | 640 | 2000 | 40×2 | 165×3 | 18.5×2 | 21 |
| 29 | FKD640-6 | 6 | 40×16 | | 320 | 1300 | 40 | 165×2 | 18.5 | 21 |
| 30 | FKD800-7 | 7 | 40×20 | 400 | 1500 | 40 | 165×2 | 18.5 | 21 |
| 31 | FKD960-8 | 8 | 80×12 | | 480 | 1800 | 40 | 165×3 | 18.5 | 21 |
Petrol Sahası Akümülatör Birimi Seçiminin Temel Noktaları
BOP'u güvenilir ve güvenli bir şekilde kontrol etmek için, uygun bir ürün seçip satın alırken petrol ve doğal gaz endüstrisi standartları SY/T5053.2-2007 ve APl Spec 16D takip edilmelidir.Dikkate alınması gereken faktörler en azından:
- BOP yığınlarını kapatmak için gereken sıvı hacmi ile kontrol sisteminden sağlanan sıvı hacmi arasındaki ilişki
- Pompa sistemi gereksinimleri;
- APl 16D standartlarını karşılaması gerekip gerekmediği;
- Çevresel uyum;
- Açık deniz sondaj platformlarında özel gereksinimler.
1 Kontrollü nesneler ve akümülatör mevcut sıvı hacmi için seçenekler
Akümülatör grubu, kalan basınç gereken maksimum kontrol basıncından daha büyük olacak şekilde yapılandırılmalıdır.
tüm BOP ve hidrolik valfleri kapattıktan sonra kontrol nesnesi tarafından.
Bir akümülatör grubundan mevcut hacmin, gerekli kapanış BOP yığınları hacminden 2 kat daha fazla olması önerilir.
2. Pompa sistemi gereksinimleri
Ana pompalama ünitesi en az iki pompa sisteminden oluşacaktır.Kümülatif çıktı kapasitesi
pompa sistemleri, ana akümülatör sistemini ön dolum basıncından sisteme RWP'ye şarj etmek için yeterli olacaktır.
15 dakika.Bir pompa sisteminin veya bir güç sisteminin kaybıyla birlikte, kalan pompa sistem(ler)i şu kapasiteye sahip olacaktır:
ana akümülatör sistemini ön dolum basıncından sisteme RWP'ye 30 dakika içinde şarj edin.
Akümülatörler hizmetten izole edildiğinde ve bir pompa sistemi veya bir güç sistemi hizmet dışı olduğunda, kalan
pompa sistem(ler)i 2 dakika içinde halka şeklindeki bir BOP'u kapatma ve jikle valf(ler)ini açma kapasitesine sahip olacaktır.
3. API 16D standartlarını karşılaması gerekip gerekmediği
Müşteri bir API Spesifikasyonu sipariş etmek isterse.16D kontrol sistemi ve API monogramını işaretleyin, müşterinin alması gerekir
API Spesifikasyonu sipariş etmek için “bop yığınlarının konfigürasyonu ve parametreleri” adlı bir form.16D kontrol sistemi (kara ve yüzey)”
Rongsheng satış departmanından.Ayrıntılı teknik parametreleri doldurduktan sonra, Rongsheng teknik departmanı
seçim hesaplamasını yapın.
