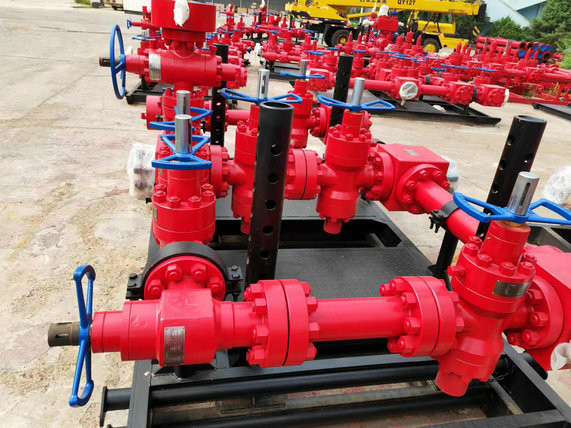

5000psi Sondaj Rig Şok Manifoldu

2 1/16" 5000psi Choke Kill Manifold Kuyu Kontrol Sistemi

Kuyu başı basıncı arttıkça, taşma ve patlamayı önlemek amacıyla kuyu içi basıncı dengelemek için sondaj sıvıları öldürme manifoldu yoluyla kuyuya enjekte edilir.Delik altı basıncı, öldürme manifolduna bağlı tahliye borusu yoluyla serbest bırakılabilir.Öldürme manifoldu ayrıca çimentolama ve kuyuya su ve yangın geciktirici enjekte etmek için kullanılır.Kill manifold üzerinde bulunan çekvalf, geri akışı durdurarak öldürme ve diğer işlemleri gerçekleştirebilir.

Parametre

Yapılandırma

Jikle manifoldu, jikle valfleri, sürgülü valfler, hat boruları, bağlantı parçaları, basınç göstergeleri ve diğer bileşenlerden oluşur.

Çalışma Prensipleri

Kuyu içindeki basınç yükseldiğinde, kısma manifoldundaki kısma vanalarının (manuel kısma valfleri, hidrolik kısma ve pozitif kısma dahil) açılması/kapatılması, doğrudan üflenebilen muhafaza basıncını kontrol etmek için kuyu içindeki sıvının serbest bırakılmasına izin verebilir. gövde basıncı oldukça yüksekse sürgülü vanadan dışarı.
4. Basınç Değerleri
Öldürme manifoldu 2000psi,3000psi,5000psi,10000psi ve 15000psi basınç derecelerinde mevcuttur ve müşteri talebi üzerine de temin edilebilir.

Kullanma talimatları

(1) Jikle manifoldu üzerindeki tüm bileşenlerin çalışma basıncı, kullanılan BOP bacasınınki ile uyumlu olacaktır.
(2) Jikle manifoldu, operatörün kolayca ulaşabileceği bir yere kurulacaktır.Basınç testi kurulumdan önce yapılmalıdır ve koltuk test basıncı, nominal çalışma basıncına eşit olacaktır.
(3) Hat borusu mümkün olduğu kadar düz ve düz olacaktır.Hat borusunun dönmesi durumunda 120 derece çelik bükümlü boru kullanılacaktır.Hat borusunun deliği yeterince büyük olacaktır.
(4) Manometre takılmalıdır.
(5) Kış aylarında jikle manifoldu düşük sıcaklık koşullarında çalışabilir.
