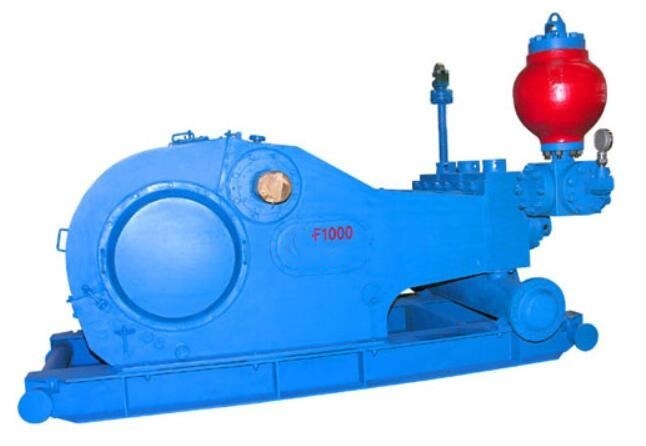

F1000 1000HP Sondaj Çamuru Pompası Pistonlu Pozitif Deplasmanlı Pompa
Pistonlu Pozitif Deplasmanlı Pompanın Özellikleri:
Nominal giriş Gücü: 746 kW (1000 HP)
Dakikada Vuruş: 140 SPM
Strok Uzunluğu: 254 mm (10")
Dişli Oranı: 4.207:1
Maks.Çalışma Basıncı: 34,5 MPa (5000 psi)
Vana: API#6
Max.Astar Boyutu : 171,4 mm (6 3/4")
Emme Giriş Flanşı: 304,8 mm (12") flanş
Tahliye Çıkış Flanşı: 130,2 mm (5 1/8") flanş,34,5 MPa (5000 psi)
Genel Boyut (U×G×Y):4267×2350×1862 mm3(14×7,71×6,11 ft3)
Yaklaşık Ağırlık: 16542 kg (36469 lb)
parametreleriPistonlu Pozitif Deplasmanlı Pompa
| Astar Boyutu |
içinde |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
4 1/2 |
| Deşarj basıncı |
Mpa |
16.4
|
17.6
|
19.1
|
20.7
|
24.6
|
29.8
|
34.5
|
| psi |
2380
|
2550
|
2770
|
3000
|
3570
|
4320
|
5000
|
Dakikada Vuruş
(SPM) |
Güç
KW(HP) |
Yer Değiştirme L/s(GPM) |
|
| 150 |
|
|
|
|
|
|
|
19.50
(309.0)
|
| 140 |
|
|
|
|
|
|
|
18.2
(288,4)
|
| 130 |
|
|
|
|
|
|
|
16.9
(267,8)
|
| 120 |
|
|
|
|
|
|
|
15.6
(247,2)
|
| 110 |
|
|
|
|
|
|
|
14.3
(226,6)
|
| 110 |
533
(714)
|
29.28
(464.0)
|
27.14
(430.1)
|
25.14
(398,4)
|
23.14
(366.7)
|
19.43
(307.9)
|
16.07
(254,7)
|
13
(206.0)
|
| 1 |
|
|
|
|
|
|
|
0,130
(2.06)
|
| --Performans verileri %90 mekanik verim ve %100 hacimsel verim ile hesaplanmıştır. |
|
| --*, çamur pompası sürekli çalıştığında önerilen SPM'yi ve giriş gücünü gösterir. |
|
Pistonlu Pozitif Deplasmanlı Pompa Ayrıntıları
Dişli Çifti
Daha büyük şanzıman torku ile herrina gbone dişli şanzımanını benimser
ve kararlı performans.
Çerçeve
Çerçeve çelik levhalarla kaynaklanmıştır.Pinyon mili yatak yuvası ve
krank milinin üst ve alt yuvaları çelik dökümden yapılmıştır ve
çerçeve, kaynaktan sonra stresi ortadan kaldırmak için işlenir, bu nedenle, iyi
sertlik ve güç.Krank milinin alt koltuğu levha takviyeli
yapılar.Tesis bünyesinde gerekli yağ karteri ve petrol boru hattı sistemleri bulunmaktadır.
Soğutma ve yağlama için kullanılan makine çerçevesi.

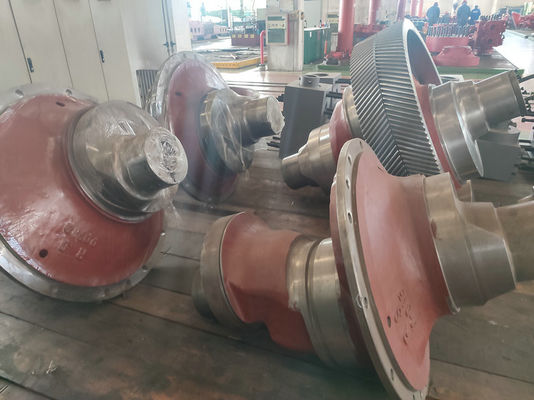

krank mili
Krank mili, döküm alaşımlı çelikten yapılmıştır.İç delik
zikzak dişlisi ve krank mili girişim yoluyla birbirine bağlanmıştır
cıvata ve kilit somunları ile takın ve sabitleyin.Krank milinin her iki tarafı
kalbe çift sıralı oynak makaralı rulmanlar ile donatılmış
operasyonda stabilite sağlamak ve taşıma kapasitesini iyileştirmek.
pinyon mili
Dövme alaşımlı çelikten yapılmıştır.Şaft üzerinde balıksırtı dişli bulunmaktadır
diş yüzeyleri orta sertliktedir.Bir şaft uzantısı var
kayış çarklarının veya zincir çarkların takılabileceği her iki uç.
çaprazkafa
Entegre çaprazkafa sfero dökme demirle dökülmüştür, bu nedenle çaprazkafa
iyi aşınma direncine sahiptir.RS-F500 sondaj pompalarının dışında,
bir kılavuz boru yapısını benimseyin, diğer tüm çaprazkafa kılavuzları bir
üst ve alt kılavuz.Piston başlığının altına contalar eklenebilir
eşmerkezliliği düzenlemek için kılavuz.Uzatma çubuğu bağlanır
eşmerkezliliğini sağlamak için pimli bir flanş ile çaprazkafa
çaprazkafa ve uzatma çubuğu.Ambalaj, çift sızdırmazlığı benimser
iyi sızdırmazlık performansını gerçekleştiren yapı.
